EL37 se 제작



오랜만에 EL37 4알을 구해서 PP로 할까 고민하다

EL37 싱글출력이 약 10W 정도 나오 길래 그냥 싱글로 만들었다.

채널당 90mA 로 설계 제작하였다.

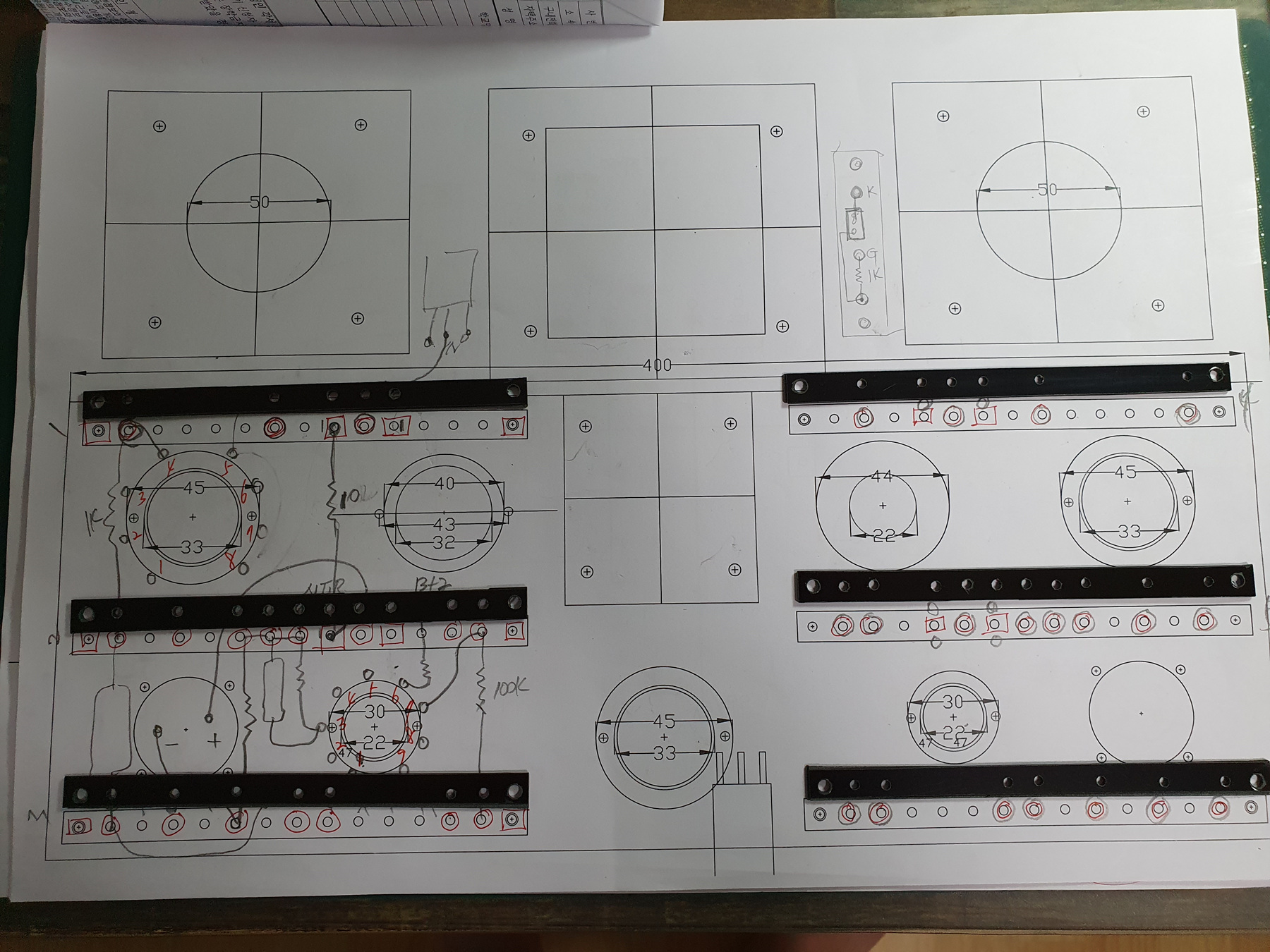

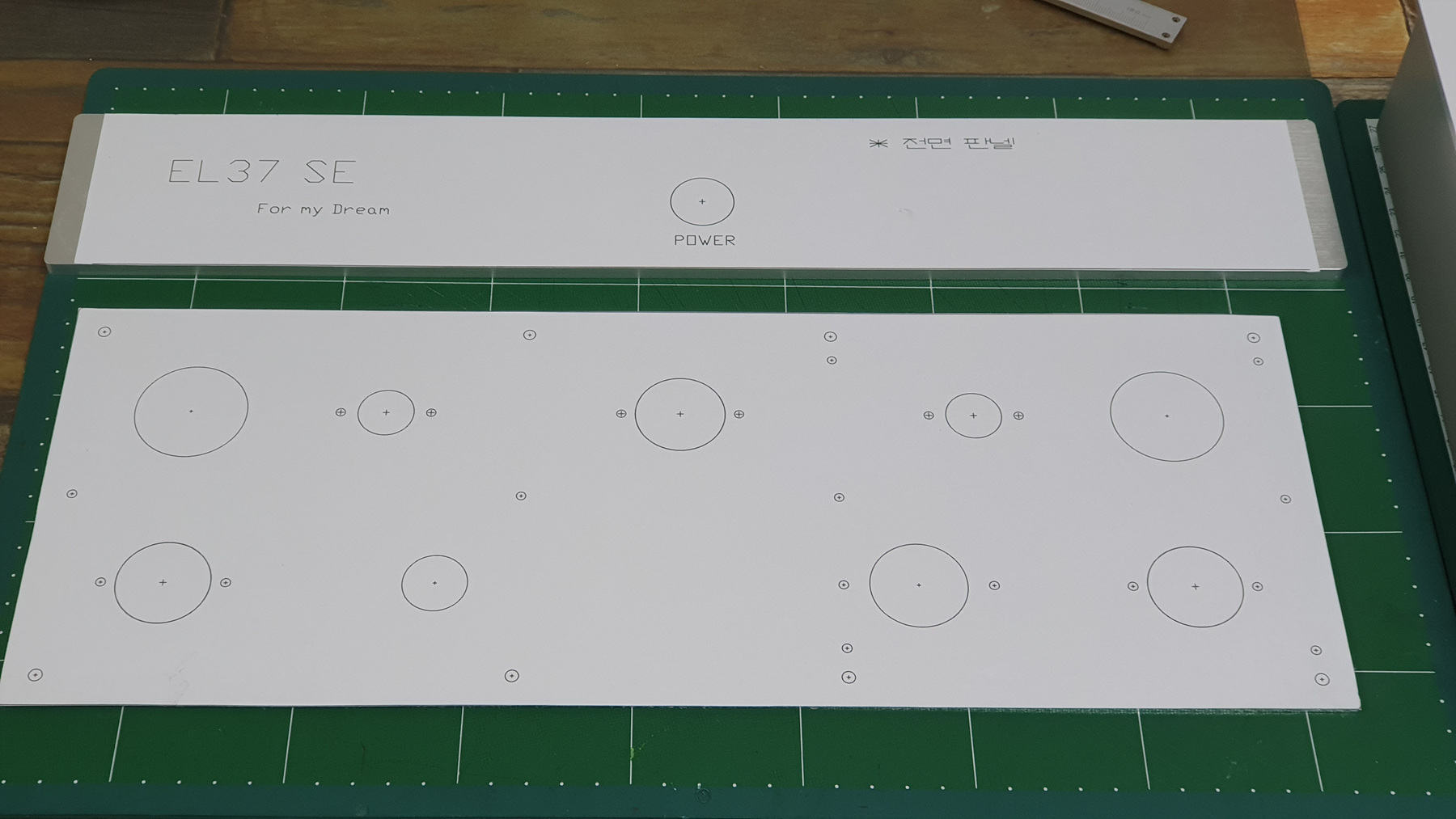

CAD로 1:1 프린팅 하여 풀로 부착



알리 익스프레스에서 구입한 2MM 아이렛



검정색 백그라이트를 커터 칼로 잘라서 만들었다.

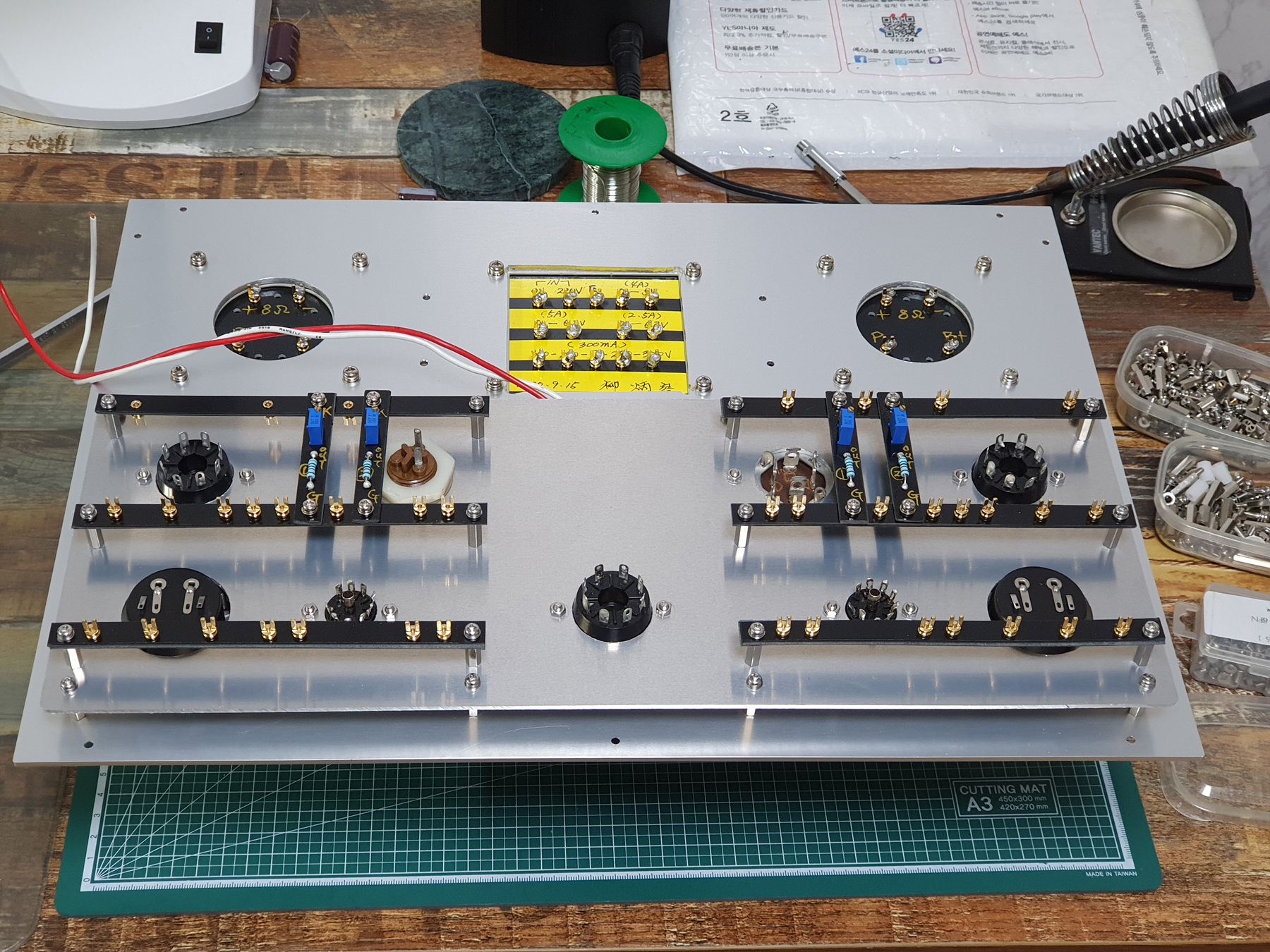

구멍 뚫은 후 골드핀 작업

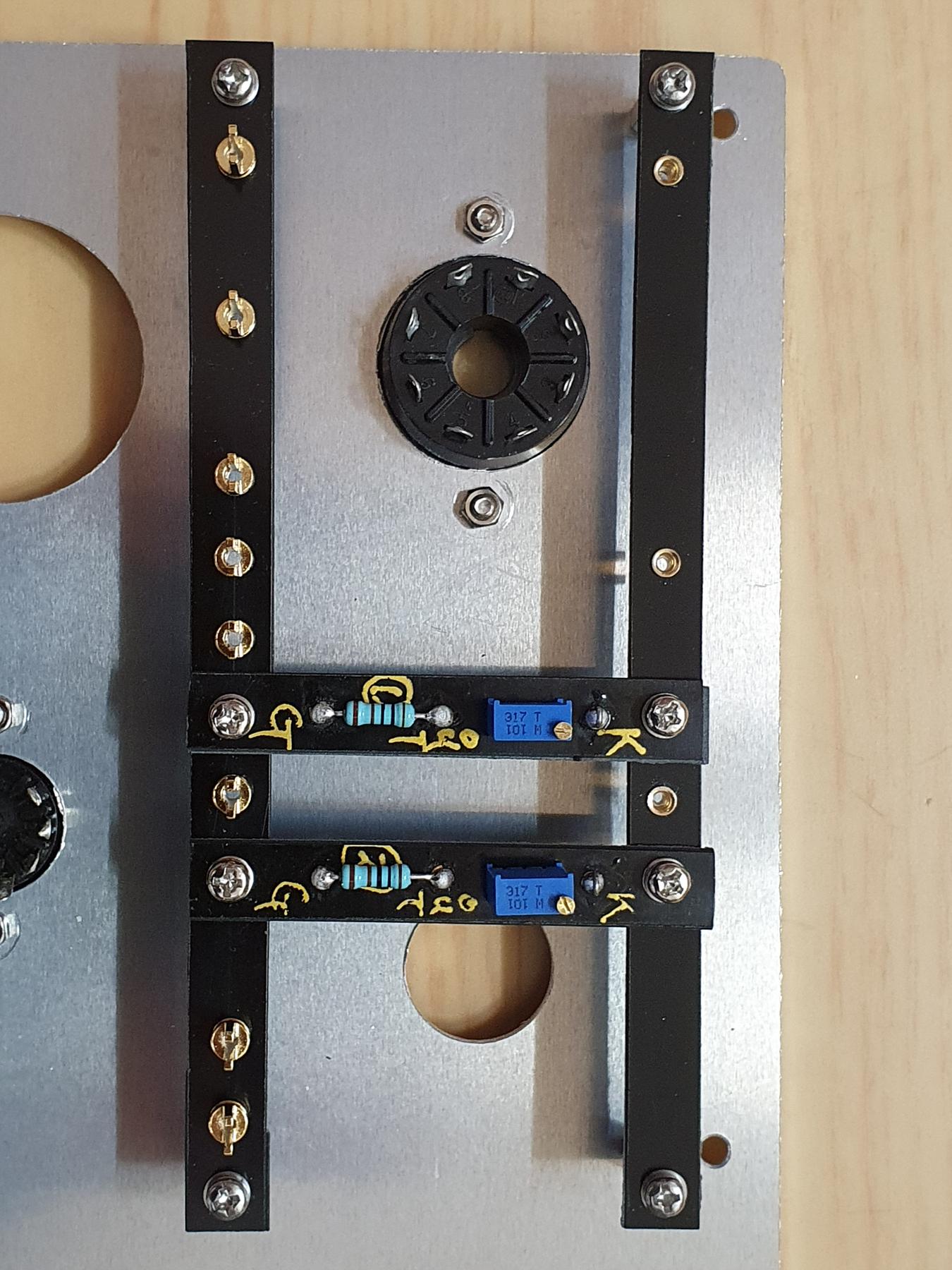

아래는 CCS를 채널당 2개씩 아용하려고 4개를 만들었다.

6L6 및 EL34, EL37 겸용으로 사용 예정.

6L6 사용 시는  CCS 1개씩 사용



전해콘덴서는 독일제로 변경하여 장착하였다.

일단 가격보단 모양이 중요해 서리...

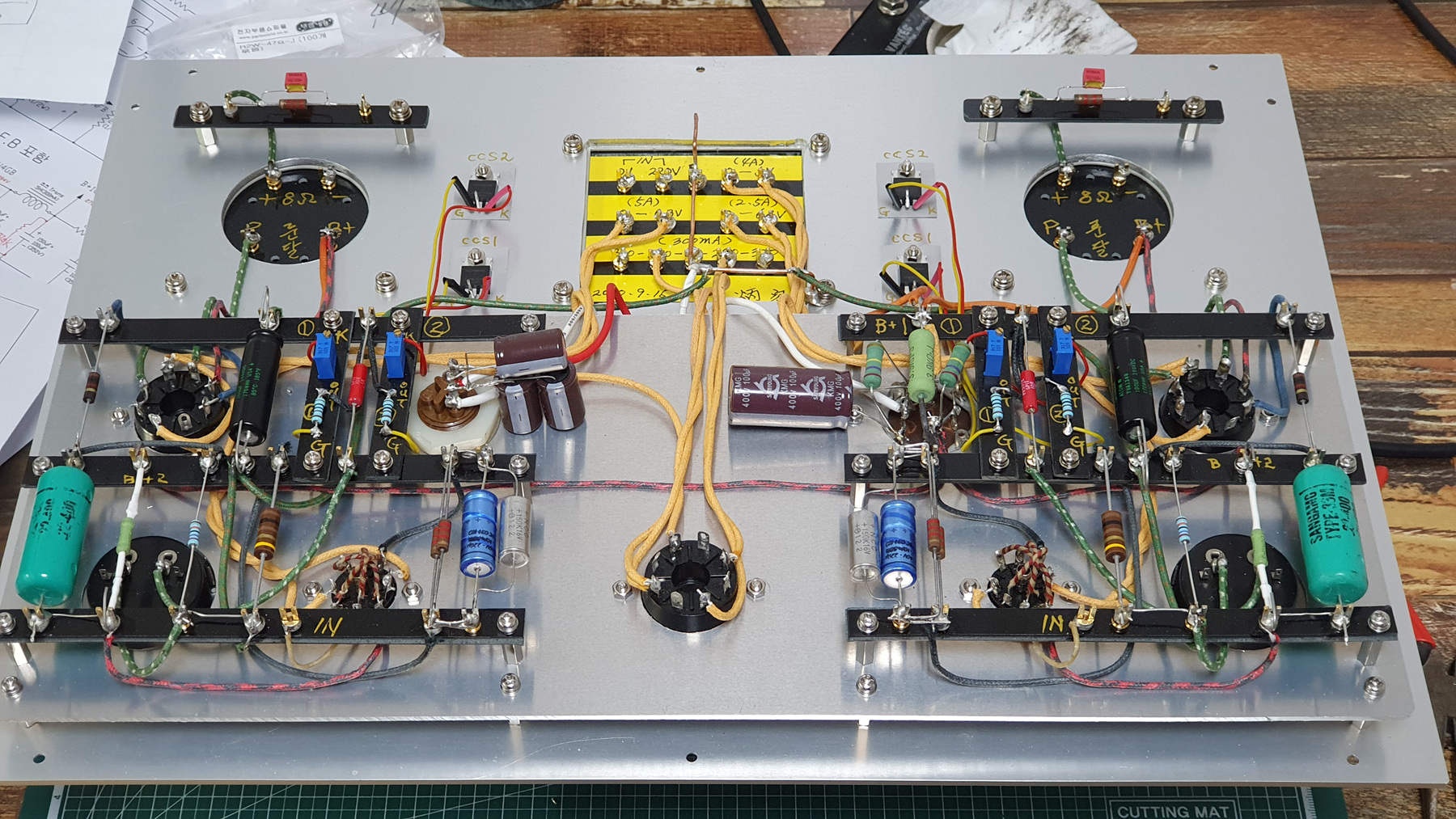

회로가 간단하여 공간이 많이 헐렁하다.



다 만들고 보니 왼쪽 전류메터가 엉터리로 작동.

중국산이라서 그런 거 같다.

재구매후 교체 예정.

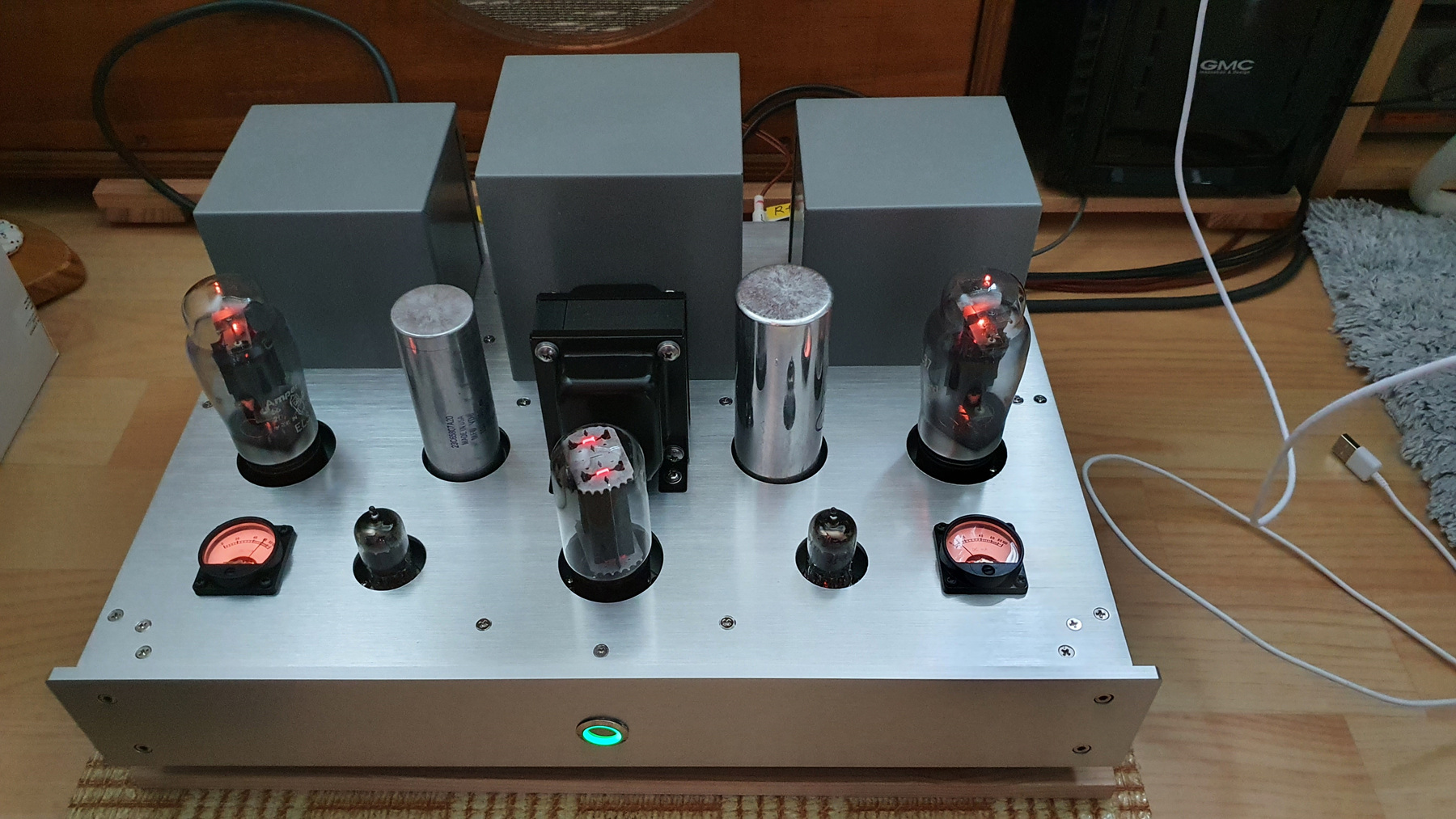

소리는 6L6보다 중후한 고급진 소리가 난다.

계속 에이징중이다...
